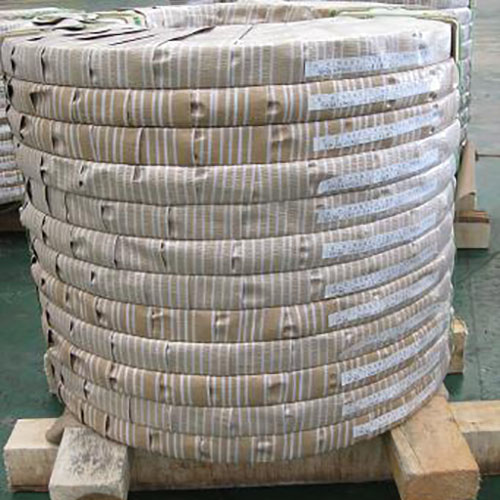

Μέτρηση του πάχους του316L πηνία από ανοξείδωτο χάλυβαείναι ένα σημαντικό βήμα για να εξασφαλιστεί η ποιότητα και η συμμόρφωσή τους με τις τυπικές προδιαγραφές. Τα παρακάτω είναι αρκετές μεθόδους μέτρησης πάχους που χρησιμοποιούνται συνήθως:
1.
Αρχή: Οι μετρητές υπερήχων πάχους χρησιμοποιούν τον χρόνο διάδοσης των υπερηχητικών σημάτων για να μετρήσουν το πάχος των υλικών. Τα υπερηχητικά κύματα μεταδίδονται στο υλικό από τη μία πλευρά και επιστρέφονται στον αισθητήρα μέσω του προβληματισμού. Το πάχος του υλικού υπολογίζεται με βάση τον χρόνο διάδοσης.
Εφαρμογή: Εφαρμοστέα για τα μέταλλα και άλλα σκληρότερα υλικά, ειδικά για υλικά με απαιτήσεις μέτρησης υψηλού πάχους, όπως ανοξείδωτο χάλυβα.
Βήματα λειτουργίας:
Βάλτε τον υπερηχητικό ανιχνευτή σε επαφή με την μεταλλική επιφάνεια και εφαρμόστε μια ορισμένη πίεση.
Προσαρμόστε προσεκτικά τον εξοπλισμό έτσι ώστε τα υπερηχητικά κύματα να μπορούν να αντικατοπτρίζονται με ακρίβεια στον καθετήρα από τη μία πλευρά.
Ο εξοπλισμός υπολογίζει αυτόματα το πάχος και το εμφανίζει στο μετρητή.
2. Μετρητή μαγνητικού πάχους
Αρχή: Οι μετρητές μαγνητικού πάχους χρησιμοποιούνται συνήθως για τη μέτρηση του πάχους των μετάλλων (όπως ο χάλυβας) με σιδηρομαγνητικά υποστρώματα. Το όργανο καθορίζει το πάχος του μετάλλου μετρώντας την αλλαγή στο μαγνητικό πεδίο.
Εφαρμογή: Κυρίως ισχύει για τη μέτρηση των σιδηρομαγνητικών υλικών, μπορεί να μην ισχύει για μη μαγνητικά μέταλλα ή μπορεί να απαιτηθεί ειδική έκδοση.
Βήματα λειτουργίας:
Τοποθετήστε τον ανιχνευτή στην επιφάνεια του πηνίου από ανοξείδωτο χάλυβα.
Το όργανο υπολογίζει την τιμή πάχους με τη σχέση μεταξύ του παραγόμενου μαγνητικού πεδίου και του πάχους του μετρούμενου υλικού.
3. Μηχανικό μικρόμετρο
Αρχή: Το μηχανικό μικρόμετρο μετρά το πάχος του μετάλλου με φυσική επαφή, η οποία είναι κατάλληλη για ακριβή μέτρηση σε ένα μικρό εύρος.
Εφαρμογή: Κατάλληλο για τη μέτρηση του πάχους ενός μικρού εύρους, που συνήθως χρησιμοποιείται σε εργαστήρια ή επιθεωρήσεις ποιότητας.
Βήματα λειτουργίας:
Ανοίξτε το μικρόμετρο και ρυθμίστε το εύρος μέτρησης.
Σφίξτε την κεφαλή μέτρησης στην άκρη του μεταλλικού πηνίου και περιστρέψτε απαλά τη λαβή έως ότου το μικρόμετρο βρίσκεται σε στενή επαφή με την μεταλλική επιφάνεια.
Διαβάστε την κλίμακα στο μικρόμετρο για να πάρετε την τιμή πάχους.
4. Ανάλυση φθορισμού ακτίνων Χ (XRF)
Αρχή: Η ανάλυση φθορισμού ακτίνων Χ μετρά το πάχος με την εκπομπή ακτίνων Χ στην επιφάνεια του ανοξείδωτου χάλυβα και στη συνέχεια αναλύοντας το φάσμα φθορισμού της ηχώ. Ισχύει για τη μέτρηση του πάχους στρώματος επικάλυψης ή επικάλυψης.
Εφαρμογή: Χρησιμοποιείται κυρίως για τη μέτρηση πάχους επικάλυψης, κατάλληλη για την επιθεώρηση της επικάλυψης επιφάνειας από ανοξείδωτο χάλυβα.
Βήματα λειτουργίας:
Στόχος του καθετήρα ακτίνων Χ στην επιφάνεια μέτρησης.
Διεγείρουν τις ακτίνες Χ και συλλέγουν το σήμα φθορισμού της ηχώ και η συσκευή υπολογίζει αυτόματα το πάχος.
5. Μέτρηση πάχους λέιζερ
Αρχή: Η μέτρηση πάχους λέιζερ χρησιμοποιεί μια δέσμη λέιζερ για να φωτίσει την επιφάνεια ενόςπηνίο από ανοξείδωτο χάλυβα, και υπολογίζει το πάχος με τη χρονική διαφορά του ανακλώμενου φωτός.
Εφαρμογή: Είναι κατάλληλο για υψηλή ακρίβεια και ταχεία μέτρηση του πάχους των μεταλλικών υλικών, ιδιαίτερα κατάλληλων για γραμμές παραγωγής ή αυτοματοποιημένες δοκιμές.
Βήματα λειτουργίας:
Στόχος του αισθητήρα λέιζερ στην επιφάνεια του αντικειμένου που πρόκειται να μετρηθεί.
Ο αισθητήρας λέιζερ εκπέμπει μια δέσμη λέιζερ και λαμβάνει το ανακλώμενο φως και η τιμή πάχους επιτυγχάνεται με τον υπολογισμό της διαφοράς χρόνου διάδοσης της δέσμης.
6. Ηλεκτρονικός μετρητής πάχους
Αρχή: Οι ηλεκτρονικοί μετρητές πάχους συνήθως χρησιμοποιούν χωρητικότητα, επαγωγή και άλλες αρχές για τη μέτρηση του πάχους των πηνίων από ανοξείδωτο χάλυβα.
Εφαρμογή: Είναι κατάλληλο για γρήγορη online μέτρηση των υλικών λεπτών στρωμάτων, ειδικά των μεταλλικών φύλλων.
Βήματα λειτουργίας:
Τοποθετήστε τον αισθητήρα του ηλεκτρονικού μετρητή πάχους σε επαφή με την επιφάνεια του ανοξείδωτου χάλυβα.
Το όργανο μετρά και εμφανίζει αυτόματα την τιμή πάχους.
Συνοπτικά, η επιλογή της κατάλληλης μεθόδου μέτρησης εξαρτάται από τις απαιτήσεις ακρίβειας μέτρησης, το περιβάλλον μέτρησης και τη διαθεσιμότητα του εξοπλισμού. Για την παραγωγή μεγάλης κλίμακας και την ανίχνευση σε πραγματικό χρόνο που παρατηρείται συνήθως στη βιομηχανική παραγωγή, οι μετρητές υπερηχητικών πάχους και οι ηλεκτρονικοί μετρητές πάχους είναι οι πιο συχνά χρησιμοποιούμενες επιλογές. Για μετρήσεις μικρής κλίμακας με υψηλές απαιτήσεις ακρίβειας, τα μηχανικά μικρομέτρια και η μέτρηση πάχους λέιζερ είναι επίσης καλές επιλογές.
